Détails de construction

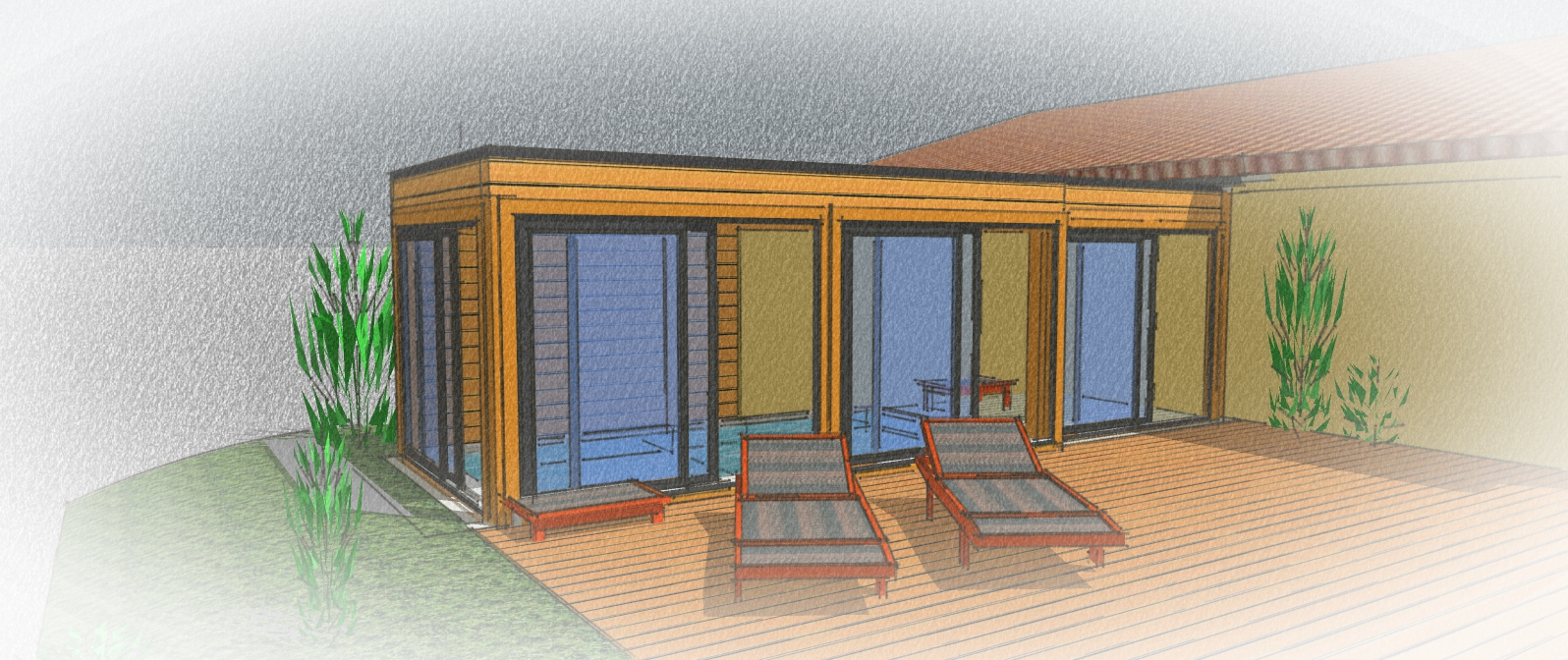

Descriptif modèle de base Nantes
Toit plat de jardin habitable en bois Red Cedar ou sapin

Soubassement

A préparer par le client. Soit une dalle avec fondations, soit des plots béton avec fondations.
Il est impératif de coordonner le type de soubassement et dimensions avec notre service technique afin d’éliminer toute possibilité de manque d’étanchéité ou de dégradation précoce.

Plancher

  • Ossature de 45 mm x 145 mm traitée classe III en caissons conçus pour tenir l’isolation de laine de Bois en 145mm Sous-face de support en planches traitées classe III.
    Plancher OSB3.
    Finition en parquet stratifié d’une valeur de 15€ le m² TTC (autres produits en option).
    Entourage plancher 15 mm dans le même bois que le bardage de la construction.

Murs pré-assemblés

  • Ossature sapin scandinave de 70 mm x 45 mm
  • Pare-vapeur entre ossature et bardage.
  • Hauteur à la rive extérieur 2,25 m.
  • Hauteur intérieure sous frise de toit : 2,27 m.
  • Isolation laine de bois 60 mm.

Bardage

  • Soit en Red Cedar du Canada qualité Select 18 mm (avec nœuds), naturellement classe III.
  • Soit en Red Cedar du Canada qualité Clear 18 mm (sans nœuds), naturellement classe III.
  • Fixation par clous inox, goutte d’eau au sol. Baguettes d’angles.
  • Une couche de lasure comprise pour le modèle en Red Cedar (sert simplement à éviter que le bois ne grise avec les UV et peut être supprimée).
  • Finition intérieure frisette 12 mm en Sapin Scandinave avec baguettes de finitions d’angles et de menuiseries. Finition naturelle. (Finition lasure ou peinture en option).

Menuiseries

  • Baie coulissante Alu couleur gris anthracite, double vitrage. Hauteur : 2,00 m x Largeur : 2,40 m.
  • Fenêtre abattante alu gris anthracite, double vitrage, 0,45 m x 1,20 m.

Plafond

  • A 2,09 m du plancher frisette en Sapin naturel 12 mm.
  • Isolation laine de bois 145mm entre pannes de charpente 45 mm x 145 mm.

Toiture

  • Charpente pannes Sapin Scandinave suivant pente du toit.
  • Sous toiture 16 mm.en OSB 3
  • Hauteur hors tout 2,58 m avec plancher isolé de 0,18 m.
  • Sans débord.

Couverture

  • Couverture EPDM, membrane traitée spéciale toiture.
    Non compris et obligatoire : pose de gravier, terre ou galets : minimum 5 kilos. Pour végétalisation de la toiture : nous consulter.
  • Pente de toit 7 cm, vers l’avant ou vers l’arrière. Remontée de 3 à 10 cmpour compenser la pente.
  • Bandeau de finition de 24 cm sur le pourtour, dans le même bois que le bardage.
  • Couvertine Zinc couleur anthracite.
  • Naissance et descente de gouttière PVC, couleur sable, diamètre 8 cm.

Le bois de structure (sous plancher, ossature, charpente) peut-être en Pin Douglas. Moins stable que le Red Cedar il est donc déconseillé pour le bardage dans les régions chaudes ou humides.
